Para aprender electrónica desde cero, empieza por tres conceptos (tensión, corriente y resistencia), practícalos gratis en un simulador como Tinkercad Circuits y pasa después a un kit de baja tensión con Arduino o micro:bit. En unas 12 semanas, con dos o tres sesiones semanales, puedes montar tus primeros proyectos con sensores y motores, trabajando siempre con pilas o USB y nunca con la red de 230 V.
En resumen
- Orden recomendado: teoría básica, simulador, protoboard con componentes sueltos, microcontrolador y soldadura.
- Tinkercad Circuits (gratis, en el navegador) y el simulador de Falstad permiten equivocarse sin quemar nada; EveryCircuit funciona en web, Android e iOS con versión gratuita limitada.
- El Arduino Starter Kit oficial trae 15 proyectos guiados y libro en español; la micro:bit es la opción más sencilla para empezar programando por bloques.
- Trabaja solo con baja tensión de pilas o USB. La instalación eléctrica de casa es trabajo de profesionales.
- Al soldar, aparta la cara del humo y ventila: el humo de la colofonia del fundente es una causa conocida de asma laboral.
¿Qué necesitas saber antes de tocar un componente?
La electrónica básica se apoya en tres magnitudes y una relación entre ellas:
- Tensión (voltios, V): la diferencia de potencial que empuja la corriente. Una pila AA da 1,5 V; un puerto USB, 5 V.
- Corriente (amperios, A): la cantidad de carga que circula. En proyectos de iniciación se habla de miliamperios (mA).
- Resistencia (ohmios, Ω): lo que se opone al paso de la corriente.
- Ley de Ohm: V = I x R. Con ella calculas casi todo lo que necesitas al principio.
Ejemplo resuelto: la resistencia de un LED
Quieres encender un LED rojo con los 5 V de un Arduino. Supón que la hoja de datos de tu LED indica una tensión de funcionamiento de 2 V y una corriente de 20 mA (valores habituales en LED rojos de 5 mm, pero comprueba siempre los de tu modelo).
- Tensión que debe absorber la resistencia: 5 V – 2 V = 3 V.
- Corriente deseada: 20 mA = 0,02 A.
- Resistencia: R = V / I = 3 / 0,02 = 150 Ω.
- Como las resistencias se venden en valores normalizados, eliges el siguiente valor habitual por encima, por ejemplo 220 Ω. La corriente queda en 3 / 220 = unos 14 mA: el LED brilla algo menos y trabaja con margen.
Si pones el LED sin resistencia, la corriente solo la limita el propio circuito y el LED se estropea en segundos. Es el primer error de casi todo el mundo, y un simulador te lo enseña sin coste.
Ruta de aprendizaje de 12 semanas
Un plan orientativo para dos o tres sesiones de una hora por semana. Si una etapa se te atasca, repítela: avanzar sin entender la anterior es la forma más rápida de frustrarte.
| Semanas | Objetivo | Qué hacer | Herramienta |
|---|---|---|---|
| 1-2 | Entender V, I, R y ley de Ohm | Leer los primeros capítulos de corriente continua y resolver 10 cálculos como el del LED | Libro gratuito de All About Circuits |
| 3-4 | Circuitos serie y paralelo, divisor de tensión | Montar y medir circuitos en el simulador; comprobar los cálculos | Tinkercad Circuits o Falstad |
| 5-6 | Montaje real en protoboard | LED, pulsador, resistencias y potenciómetro con pilas; medir con multímetro | Protoboard, multímetro, portapilas |
| 7-8 | Primer microcontrolador | Parpadeo de LED, lectura de pulsador y de sensor de luz | Arduino UNO o micro:bit |
| 9-10 | Sensores y actuadores | Sensor de temperatura, servomotor, zumbador; mostrar datos por pantalla | Proyectos del kit de inicio |
| 11 | Soldadura | Soldar una placa perforada sencilla con buena ventilación | Soldador con regulación, estaño, extracción de humos |
| 12 | Proyecto propio | Diseñar de cero un proyecto pequeño: esquema, simulación, montaje y documentación | Todo lo anterior |
Las mejores apps y simuladores para aprender electrónica
Un simulador te deja probar, romper y repetir sin gastar en componentes. Estas son las opciones que mejor encajan para empezar:
| Herramienta | Dónde funciona | Precio | Para qué sirve |
|---|---|---|---|
| Tinkercad Circuits | Navegador | Gratis | Montar circuitos en una protoboard virtual y simular Arduino sin hardware |
| Simulador de Falstad | Navegador (y versiones sin conexión) | Gratis | Ver la corriente animada en circuitos analógicos; trae muchos circuitos de ejemplo |
| EveryCircuit | Web, Android e iOS | Versión gratuita limitada a 5 componentes en tus circuitos; suscripción o pago único para el resto | Diseñar y simular circuitos con animación en el móvil |
- Tinkercad Circuits. Tinkercad es un programa gratuito de Autodesk que funciona en el navegador; en 2017 incorporó las funciones de electrónica del antiguo 123D Circuits (Wikipedia). Su centro de ayuda explica que permite simular proyectos de Arduino sin ningún hardware físico. Es el mejor punto de partida porque su protoboard virtual se parece mucho a la real.
- Simulador de Falstad. Creado por Paul Falstad y portado a JavaScript por Iain Sharp, muestra la corriente con puntos en movimiento sobre el esquema (falstad.com). Es ideal para entender condensadores, bobinas y transistores.
- EveryCircuit. Simulador con animación en web, Android e iOS. La versión gratuita solo simula circuitos propios de hasta 5 componentes; el resto exige suscripción o compra única (everycircuit.com).
¿Qué kit comprar para empezar?
El Arduino Starter Kit oficial incluye una placa Arduino UNO, protoboard, cables, sensores de temperatura, luz e inclinación, LED, motores, pantalla LCD de 16×2, resistencias, condensadores, diodos y un libro de 170 páginas con 15 proyectos; se vende también en español y no requiere experiencia previa. Para programarlo usarás el entorno de Arduino, que según su guía de inicio sirve para escribir programas y cargarlos en la placa, en versión de escritorio o en la nube.
La BBC micro:bit es más sencilla: una pequeña placa con matriz de LED, botones, radio y sensores de luz, temperatura, sonido, movimiento y magnetismo. Se programa con MakeCode (por bloques, desde 8 años) o con Python (desde 11), y es la mejor puerta de entrada si también estás aprendiendo a programar o si es para un menor.
Checklist de material básico
- Protoboard de 830 puntos y cables macho-macho.
- Surtido de resistencias, LED, pulsadores, un potenciómetro y condensadores.

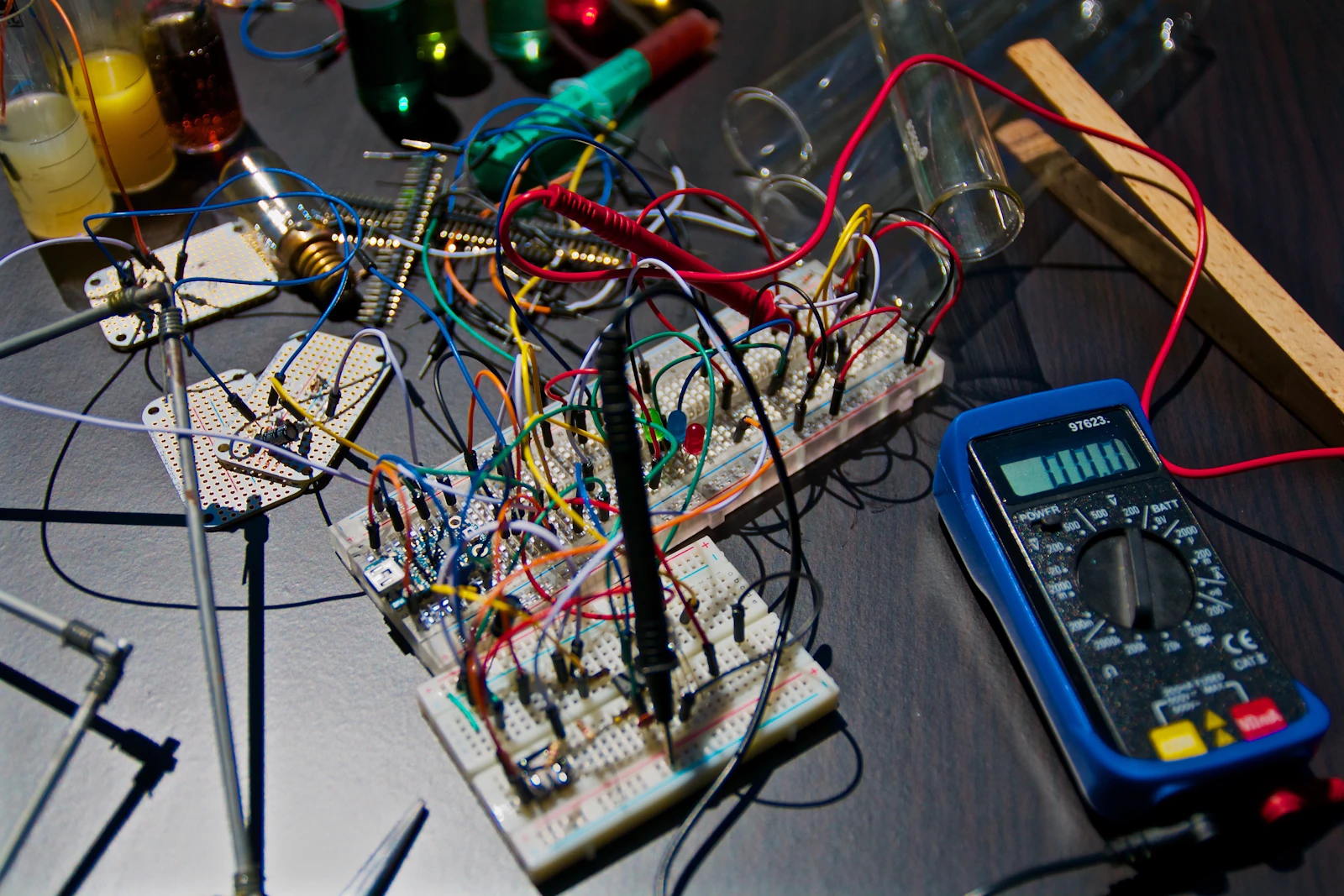

- Multímetro digital sencillo: es la herramienta que más vas a usar para comprobar tensiones y continuidad.
- Portapilas o fuente USB de 5 V.
- Una placa Arduino UNO (o compatible) o una micro:bit.
- Más adelante: soldador con temperatura regulable, estaño, soporte y un extractor o ventilación.
Seguridad eléctrica: lo que no debes hacer
La electrónica de aprendizaje es segura si respetas unos límites claros:
- Nunca trabajes con la red de 230 V ni abras aparatos enchufados, fuentes de alimentación o cargadores. Además del riesgo de descarga, algunos componentes (como los condensadores grandes) pueden conservar carga con el aparato desenchufado.
- La instalación eléctrica es cosa de profesionales. En el ámbito laboral, el Real Decreto 614/2001 regula el riesgo eléctrico y exige trabajadores autorizados o cualificados para estas tareas, con un protocolo de cinco pasos para trabajar sin tensión. Si un proyecto necesita conectarse a la red, usa un módulo comercial ya homologado o consulta a un electricista.
- Cuidado con las baterías de litio: no las perfores, no las cortocircuites y cárgalas con el cargador adecuado. Para aprender, las pilas AA y el USB son suficientes.
- Soldadura: el Health and Safety Executive británico señala que el humo de los fundentes con colofonia es una de las principales causas de asma laboral y que puede causar asma y dermatitis. Aparta la cara del humo, ventila o usa un extractor, lávate las manos al terminar y apoya siempre el soldador en su soporte.
- Cortocircuitos: antes de conectar la alimentación, revisa que no haya un cable uniendo directamente positivo y negativo. Si algo se calienta o huele a quemado, desconecta al momento.
Recursos formativos gratuitos y verificables
- Libro de texto de All About Circuits: obra gratuita en varios volúmenes (corriente continua, alterna, semiconductores, digital, referencia y proyectos) escrita por Tony R. Kuphaldt con licencia abierta. En inglés.
- MIT OpenCourseWare 6.002 Circuits and Electronics: el curso del profesor Anant Agarwal (2007), con vídeos y materiales gratuitos. Para cuando domines lo básico y quieras la base universitaria.
- Guía de inicio de Arduino: documentación oficial para instalar el entorno y cargar tu primer programa.
- Web oficial de micro:bit, en español, con proyectos y editores en línea.
Cuando tengas soltura con Arduino, el siguiente paso natural son los miniordenadores: repasa nuestras alternativas a Raspberry Pi y la introducción a Node-RED, útil para conectar sensores y automatizaciones. Si buscas un proyecto grande y motivador, mira cómo montar una máquina arcade desde cero, y si es para los más pequeños, nuestra guía de robótica para niños.
Preguntas frecuentes
¿Necesito saber matemáticas avanzadas?
Para empezar, no. Con operaciones básicas y la ley de Ohm resuelves los cálculos de los primeros meses. El álgebra y las ecuaciones diferenciales aparecen al estudiar circuitos con condensadores y bobinas a nivel universitario.
¿Arduino o micro:bit?
Si el objetivo es la electrónica en sí (montar circuitos, usar sensores y motores), Arduino, por la cantidad de componentes y proyectos disponibles. Si el objetivo principal es aprender a programar o es para un niño, micro:bit, porque lleva sensores integrados y se programa por bloques.
